鹽霧測試試驗是可靠性試驗中比較常見的一種試驗方法，通過人工模擬鹽霧環(huán)境條件來考核產品或者材料的耐腐蝕性能。在做鹽霧試驗過程中有很多的因素會影響試驗結果，今天我們就盤點一下影響鹽霧試驗結果的主要因素：

        1.試驗溫濕度

        溫濕度影響鹽霧的腐蝕作用。金屬腐蝕的臨界相對濕度大約為70%。當相對濕度達到或超過這個臨界濕度時，鹽將潮解而形成導電性能良好的電解液，腐蝕速度相應增強。當相對濕度降低，鹽溶液濃度將增加直至析出結晶鹽，腐蝕速度相應降低。

        試驗溫度越高鹽霧腐蝕速度越快。國際電工委員會IEC60355：1971《AN APPRAISAL OF THE PROBLEMS OF ACCELERATED TESTING FOR ATMOSPHERIC CORROSION》標準指出：“溫度每升高10℃，腐蝕速度提高2～3倍，電解質的導電率增加10～20%”。這是因為溫度升高，分子運動加劇，化學反應速度加快的結果。對于中性鹽霧試驗，大多數(shù)學者認為試驗溫度選在35℃較為恰當。如果試驗溫度過高，鹽霧腐蝕機理與實際情況差別較大。
        2.鹽溶液的濃度

        鹽溶液的濃度對腐蝕速度的影響與材料和覆蓋層的種類有關。濃度在5%以下時鋼、鎳、黃銅的腐蝕速度隨濃度的增加而增加;當濃度大于5%時，這些金屬的腐蝕速度卻隨著濃度的增加而下降。上述這種現(xiàn)象可以用鹽溶液里的氧含量來解釋，鹽溶液里的氧含量與鹽的濃度有關，在低濃度范圍內，氧含量隨鹽濃度的增加而增加，但是，當鹽濃度增加到5%時，氧含量達到相對的飽和，如果鹽濃度繼續(xù)增加，氧含量則相應下降。氧含量下降，氧的去極化能力也下降即腐蝕作用減弱。但對于鋅、鎘、銅等金屬，腐蝕速度卻始終隨著鹽溶液濃度的增加而增加。

        3.樣品的放置角度

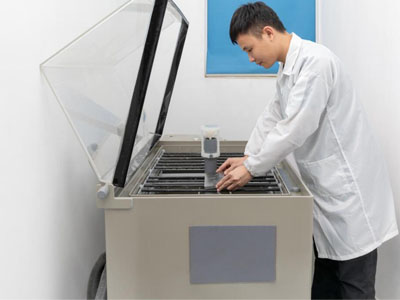

         樣品的放置角度對鹽霧試驗的結果有明顯影響。鹽霧的沉降方向是接近垂直方向的，樣品水平放置時，它的投影面積最大，樣品表面承受的鹽霧量也最多，因此腐蝕最嚴重。國標GB/T 10125-2021《人造氣氛腐蝕試驗 鹽霧試驗》中規(guī)定試驗試樣在鹽霧箱中被試表面與垂直方向成15°~25°，并盡可能成20°。

        4.鹽溶液的pH值

        鹽溶液的pH值是影響鹽霧試驗結果的主要因素之一。pH值越低，溶液中氫離子濃度越高，酸性越強腐蝕性也越強。以Fe/Zn、Fe/Cd、Fe/Cu/Ni/Cr等電鍍件的鹽霧試驗表明, 鹽溶液的pH值為3.0的醋酸鹽霧試驗(ASS)的腐蝕性比pH值為6.5～7.2的中性鹽霧試驗(NSS)嚴酷1.5～2.0倍。

        由于受到環(huán)境因素的影響，鹽溶液的pH值會發(fā)生變化。為此國內外的鹽霧試驗標準對鹽溶液的pH值范圍都作了規(guī)定，并提出穩(wěn)定試驗過程中鹽溶液 pH值的辦法,以提高鹽霧試驗結果的重現(xiàn)性。

        除此之外，影響鹽霧試驗結果的因素還有：試驗樣品處理、噴霧方式、噴霧時間、試驗中斷等。
